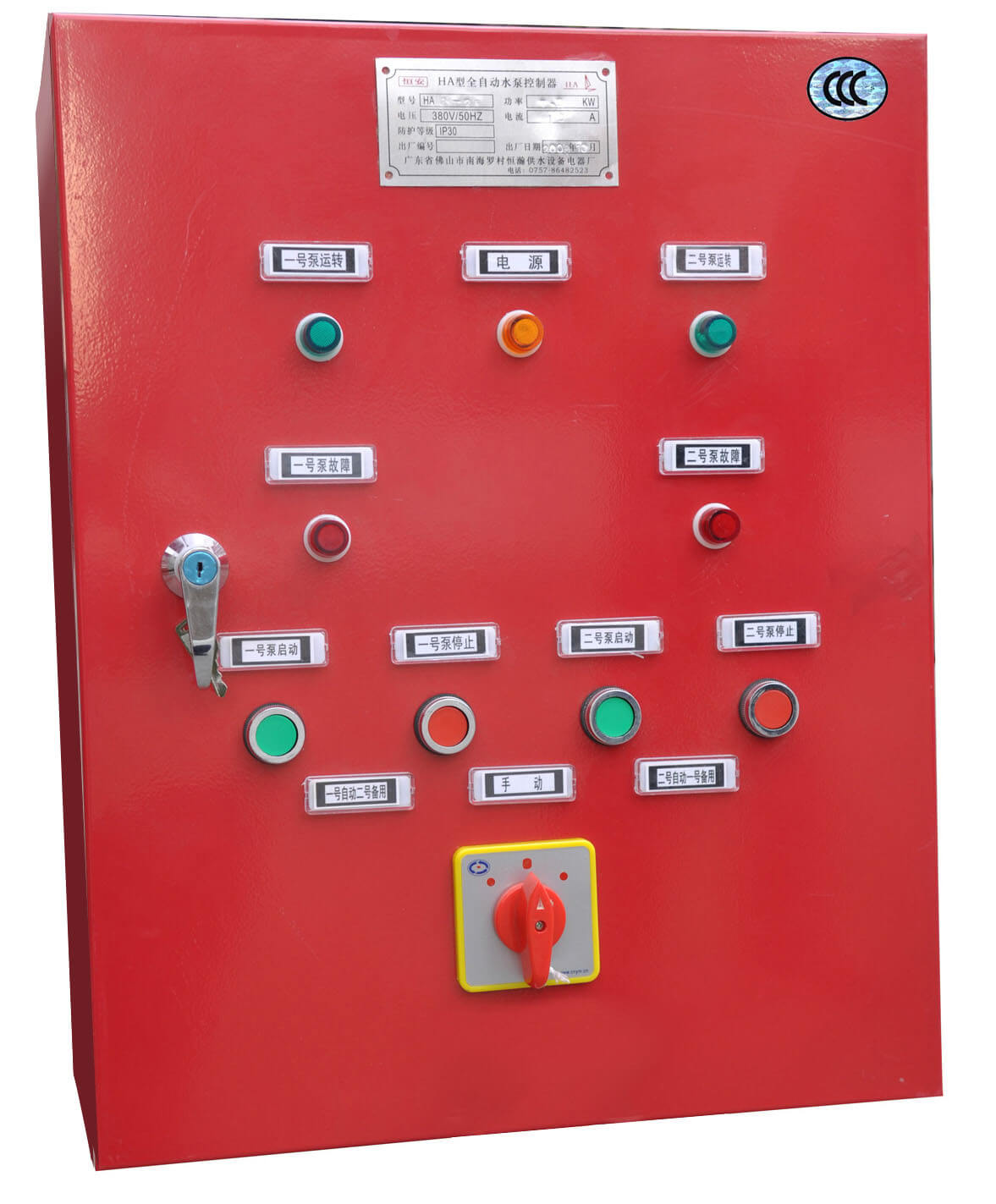

一、HA系列水泵控制器使用功能介绍

HA8-11、HA8-12、HA8-21、HA8-22该型号有单泵直接启动的HA8-11型、单泵星三角启动的HA8-12型，双泵直接启动HA8-21型，双泵星三角泵动的HA8-22型。

该型号水泵控制器用于各种远距控制的消防栓水泵，压力控制器和水泵启动器配套使用。接线处的1.9处接端子可以接各类启动按钮和停止按钮。接线端子的O是警铃和指示灯的回路，交警铃接法（并联连接），即其中一个近钮被打开，1.9接通水泵运转的同时，全部警铃发出报警，单警铃接法（串联连接），即一个按钮被打开，1.9断开，水泵运转的同时，该路警铃发出报警。

用于压力控制时，1.9接线端子接压力继电器（需配压力水柜），当水压低于压力继电器的下限值时1.9接通，水泵运转水压高于压力继电器上限值时，水泵停止运转。控制器有各类指示灯，直接反映水泵的运行工况，也可以在板面启动和停止。控制器设有过载，短路，缺相和欠压保护，保护功能齐全，工作性能可靠。HA8型水泵控制器可按各种要求订货、订做。

二、用途:

HA系列水泵自动控制器专为水泵自动供水而设计，除适用于一般水泵外，也适用管道水泵，深井水泵和排污水泵的自动控制配套使用， 控制器作用于检测上水池和下水池(水井下水管)的水位变化情况，从而自动地控制水泵的停止或启动，使水泵在无人看管的情况下，安全可靠地工作，节约用电，广泛适用于高楼水池自动供水，企业仲的供水系统，工业中的自动排水设备、管道水泵、 深井水泵及家用220V单相水泵自动控制使用。

三、技术条件:

1.控制距离800m以内。

2.控制电压24伏，安全可靠。

3.环境温度-10°C至40°C。

4.控制介质：自来水、井水、湖水、河水及不带蚀性的污水。

5.周围介质温度不高于+40°C，不低于-10°C。

6.空气相对湿度不大于90%。

7.与垂直面的倾斜度不大于90%。

8.采用挂壁式安装。

9.在无爆炸危险的介质中，且介质中无严重破坏绝缘的气体及导电尘埃。
